tuto fabrication banc motorisé de vernissage

Message par mickmick280 » 16 févr. 2014 10:56

je vous fais partager mon pti systeme de moteur de banc a ligatures fais de recup a part quelque truc que j ai pa eu le tps de trouver:

pour commencer je recherche un moteur que je vais pouvoir faire varier , fixer mon mandrin facilement
plusieur solution soit :
220v alternatif
-moteur de plateau de micro onde vitesse 6 tr/min
-de tourne broche de four 2-3tr/min
-moteur de machine a coudre (j en ai pas trouver :( )

le probleme des moteur 220v c pour faire varier leur vitesse la majoriter sont des moteur asynchrome donc pour faire vairier il faut faire varier la frequence (pa le choix faut acheter une centaine d euro)ou faire une reduction avec des poulis ou pignons un peu galere a realiser et calculer et et en plus la vitesse sera fixe

les 12 volts continu
-visseuse
-moteur de voiture d enfant celle qui monte dessus
.....
moi j ai opter pour ca
j avais une vieille viseuse avec un bouton casse et la batterie qui ne tien plus
demontage je conserve le moteur le jeu de pignon et le mandrin (vitesse max 650tr/mn)
ca tourne trop vite mais la solution est tres simple:
pour le TIP plusieur reference possible
TIP120 ou TIP122 : 5A
TIP142 : 10A
BDW42 : 15A
ensuite faut dissiper la chaleur car c lui qui va encaiisser les differences de tension entre l entree et la sortie
moi j ai rajouter un pti ventilo pour eviter toute surchauffe
sur mon montage mon transfo est un 9v et la tension en sortie et de 1v pour tourner a 12 tr/mn
pour voir mon systeme alle voir : http://www.fousdepeche.fr/forum/viewtop ... 7&start=45" onclick="window.open(this.href);return false;



Avatar du membre
mayazz
Fous de pêche
Messages : 625
Enregistré le : 12 sept. 2012 11:09

Re: tuto fabrication banc motorisé de vernissage

Message par mayazz » 16 févr. 2014 12:58

très intéressant tout ça :)
tu peux détaillé aussi avec quoi tu as bricolé pour faire la jonction entre l'axe qui sort de ton mandrin et le blank?

Avatar du membre
mickmick280
Bar
Messages : 338
Enregistré le : 15 sept. 2012 13:29
Mode de pêche : : leurre bateau,kayak,a pied

Re: tuto fabrication banc motorisé de vernissage

Message par mickmick280 » 16 févr. 2014 13:02

oui c prevu mais faut que je prenne des photos et le banc et chez mon pere j y v tantot donc je prend en photos et je vous explique tt ca en detaille je vous ferai un pti croquis avec les cotes ;-)

Avatar du membre
mickmick280
Bar
Messages : 338
Enregistré le : 15 sept. 2012 13:29
Mode de pêche : : leurre bateau,kayak,a pied

Re: tuto fabrication banc motorisé de vernissage

Message par mickmick280 » 16 févr. 2014 13:42

mandrin:

j ai pris du bois marine ce bois est solide et j en avais des chutes
jai percer avec une scicloche de 63 mm et jai fais 2 rondelles (la scicloche a un foret au centre de 6 mm)
j ai assemble les de rondelle avec une vis de M6 de facon a concerver la concentricité
j ai perce 2 trou de 5 de chaque cote pour les assemble
je demonte tout et sur une des rondelles je perce a 10 et je mets une vis de m10 avec un ecrou frein(cet parti ira sur lae moteur

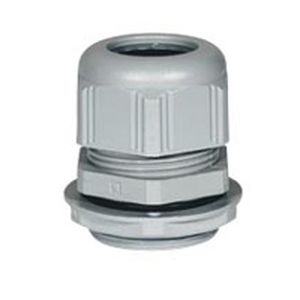

la seconde rondelle je prend une scicloche du diam de mon presse etoupe je me rappel plus du diametre mais je le prendrai cet semaine .la scicocle ayant le mm foret je concerve le mm axe .une fois perce je rentre enforce le presse etoupe .le presse etoupe est un PG29 ou j ai retirer l ecrou mais conserver le caoutchout ca evite de marquer la poignee Image

Avatar du membre
tonio14123
Orphie
Messages : 24
Enregistré le : 30 sept. 2012 21:01

Re: tuto fabrication banc motorisé de vernissage

Message par tonio14123 » 16 févr. 2014 17:33

salut pas mal l'idée du mandrin
avec un pg de 29 je vais certainement
te copier . merci


Avatar du membre
mickmick280
Bar
Messages : 338
Enregistré le : 15 sept. 2012 13:29
Mode de pêche : : leurre bateau,kayak,a pied

Re: tuto fabrication banc motorisé de vernissage

Message par mickmick280 » 16 févr. 2014 18:08

pas de souci je partage pour donner des idees ;) et pour aider au besoin

Avatar du membre
mayazz
Fous de pêche
Messages : 625
Enregistré le : 12 sept. 2012 11:09

Re: tuto fabrication banc motorisé de vernissage

Message par mayazz » 16 févr. 2014 20:29

pas mal ça le coup du pg29. Je ne connaissais pas, mais je vais aussi creuser cette piste.
merci pour le détail :)

Avatar du membre
mickmick280
Bar
Messages : 338
Enregistré le : 15 sept. 2012 13:29
Mode de pêche : : leurre bateau,kayak,a pied

Re: tuto fabrication banc motorisé de vernissage

Message par mickmick280 » 16 févr. 2014 21:19

peu etre que ce presse etoupe serai plus adapter
http://www.materielelectrique.com/press ... -9245.html" onclick="window.open(this.href);return false;" onclick="window.open(this.href);return false;
le Pg29 accepte jusqu a 25mm pour ct tip top par contre si vous faite des poigne plus grosse je garantie rien

Avatar du membre
mayazz
Fous de pêche
Messages : 625
Enregistré le : 12 sept. 2012 11:09

Re: tuto fabrication banc motorisé de vernissage

Message par mayazz » 16 févr. 2014 22:42

Effectivement le PG36 serait mieux. on est souvent à 25-26mm du coup 25mm c'est tangent.

Après autant que possible, je ne rajoute le butt qu'une fois la canne terminée. Du coup je relie directement l'axe du moteur à l'intérieur du blank.

Avatar du membre
mickmick280
Bar
Messages : 338
Enregistré le : 15 sept. 2012 13:29
Mode de pêche : : leurre bateau,kayak,a pied

Re: tuto fabrication banc motorisé de vernissage

Message par mickmick280 » 16 févr. 2014 22:47

26 ca passe ss souci ds le pg 29 il faut juste retirer l ecrou c ce que j ai fais lavantage c que juste serai comme il faut
